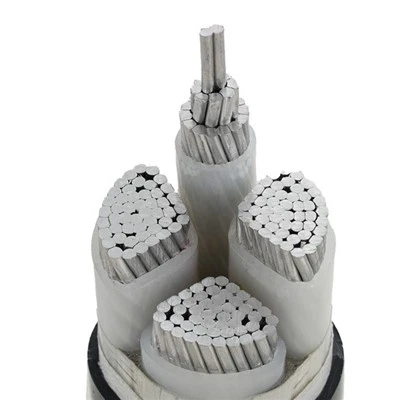

Mahsulotga umumiy nuqtai
YJLV seriyali kabel uzoq{2}}masofalarga elektr uzatish va yirik sanoat infratuzilmasi uchun moʻljallangan-yuqori samarali, iqtisodiy{1}}samarali yechimdir. Yuqori-tozalikdagi alyuminiy o‘tkazgichlarni Kimyoviy xoch-bog‘langan polietilen (XLPE) izolyatsiyasi va mustahkam PVX tashqi qoplama bilan birlashtirib, bu kabel mexanik kuch, issiqlik barqarorligi va iqtisodiy samaradorlikning optimal muvozanatini ta’minlaydi. Asosan 4-yadroli kabel sifatida ishlab chiqilgan boʻlib, u uch fazali toʻrt simli taqsimlash tizimlari uchun standart tanlov boʻlib, energiya xavfsizligini taʼminlaydi, shu bilan birga moddiy xarajatlar va oʻrnatish murakkabligini sezilarli darajada kamaytiradi.
Texnik spetsifikatsiyalar
|
Parametr elementi |
Spetsifikatsiya |
Parametr elementi |
Spetsifikatsiya |
|
Model raqami |
YJLV |
Nominal kuchlanish |
0,6/1kV (Asosiy) / 8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV (ixtiyoriy) |
|
Supero'tkazuvchilar material |
alyuminiy |
Izolyatsiya / ko'ylagi |
XLPE / PVX |
|
Ishlash harorati |
90 daraja |
Rang |
Qora (to'g'rilangan imlo) |
|
Ko'ndalang kesim |
Moslashuvchan (1,5 mm² ~ 630 mm²) |
Yadrolar soni |
4 yadroli (standart) / 1/2/3/3+1/5/3+2/4+1 (maxsus) |
|
Qurol turi |
SWA/STA/AWA/ATA (sozlanishi mumkin) |
Voltaj darajasi |
LV / MV / HV |
|
MOQ |
100 metr |
Sertifikatlar |
CCC, ISO, Idoralar |
|
Maxsus xizmat |
OEM va ODM qo'llab-quvvatlanadi |
Kelib chiqqan joyi |
Xebey, Xitoy |
|
Asosiy ilovalar |
Elektr taqsimoti, fotovoltaik quvvat, elektr stantsiyasi |
Kabel turi |
Alyuminiy yadroli zirhli kabel |
Xususiyatlari
Ishlash harorati o'tkazgichning maksimal nominal ish harorati bo'lib, u 90 daraja; qisqa tutashuv paytida maksimal harorat 250 darajadan oshmasligi kerak va davomiyligi 5 soniyadan oshmasligi kerak; o'rnatish va yotqizish harorati kabelni o'rnatish va yotqizish uchun minimal harorat 0 darajadan kam bo'lmagan; havo-yotqizilgan kabellar uchun atrof-muhit harorati 40 daraja; tuproq yotqizilgan{6}}kabellar uchun atrof-muhit harorati 25 daraja.
|
Yagona{0}}yadroli alyuminiy yadroli xlpe izolyatsiyali PVX qoplamali kabelning texnik xususiyatlari va parametrlari |
|||||
|
Nominal kesma- maydoni |
Izolyatsiya qalinligi |
Qopqoq qalinligi |
Taxminan umumiy |
Taxminan vazn |
Supero'tkazuvchilarning maksimal DC qarshiligi 20 daraja |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ō/ km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Asosiy afzalliklari
Yuqori narx-samaradorlik va yengillik:
Alyuminiy o'tkazgichlardan foydalanish misga nisbatan kabelning og'irligi va sotib olish xarajatlarini sezilarli darajada kamaytiradi, bu esa unumdorlikka putur etkazmasdan{{0}ongli ravishda byudjetli yirik-ko'lamli infratuzilma loyihalari uchun ideal tanlovdir.
Istisno issiqlik va dielektrik ishlash:
XLPE izolyatsiyasi ajoyib issiqlik qarshiligini ta'minlaydi, bu esa 90 daraja doimiy ish haroratini ta'minlaydi. Yuqori samarali past izolyatsiya kabeli sifatida uning dizayni dielektrik yo'qotishlarni kamaytiradi va quvvat uzatish samaradorligini oshiradi.
Kuchli mexanik himoya:
Chelik simli zirh (SWA) yoki Chelik lenta zirh (STA) bilan mavjud bo'lgan ushbu kabel ezish, kuchlanish va kemiruvchilar hujumlariga yuqori qarshilik ko'rsatadi. Ushbu chidamlilik uni to'g'ridan-to'g'ri dafn qilish va og'ir muhitda murakkab marshrutlash uchun mos qiladi.
Moslashuvchan moslashtirish:
Standart to‘rtta PVX yadro konfiguratsiyasidan tashqari, biz maxsus yuklash talablariga javob beradigan -1,5 mm² dan 630 mm² gacha bo‘lgan kesmalarni va turli yadro birikmalarini (masalan, 3+1, 3+2) o‘z ichiga olgan keng ko‘lamli moslashtirishni qo‘llab-quvvatlaymiz.
Ilovalar
YJLV kabellari ichki muhitda, tunnellarda, kabel kanallarida va quvurlarda sobit o'rnatish uchun, shuningdek, bo'shashgan tuproqda ochiq havoda ko'mish uchun keng qo'llaniladi.
- Shahar elektr tarmoqlari:Asosiy uzatish va tarqatish liniyalari uchun ideal, bu erda uning engilligi yuqori o'rnatishni osonlashtiradi.
- Sanoat va konchilik:Katta zavodlarda quvvat taqsimlash tizimlari uchun juda mos keladi; Past izolyatsiya kabelining xususiyatlari murakkab elektromagnit muhitda ham barqaror ishlashni ta'minlaydi.
- Qayta tiklanadigan energiya:fotovoltaik va shamol elektr stantsiyalarida kollektor davrlari va energiya uzatish uchun keng qo'llaniladi.
- Infratuzilma loyihalari:Vaqtinchalik yoki doimiy elektr ta'minoti tarmoqlari uchun temir yo'llar, ko'priklar va qurilish maydonchalarida keng qo'llaniladi, bu erda standart Four PVC Core dizayni sanoat uskunalarining uch fazali quvvat talablariga mukammal darajada mos keladi.
